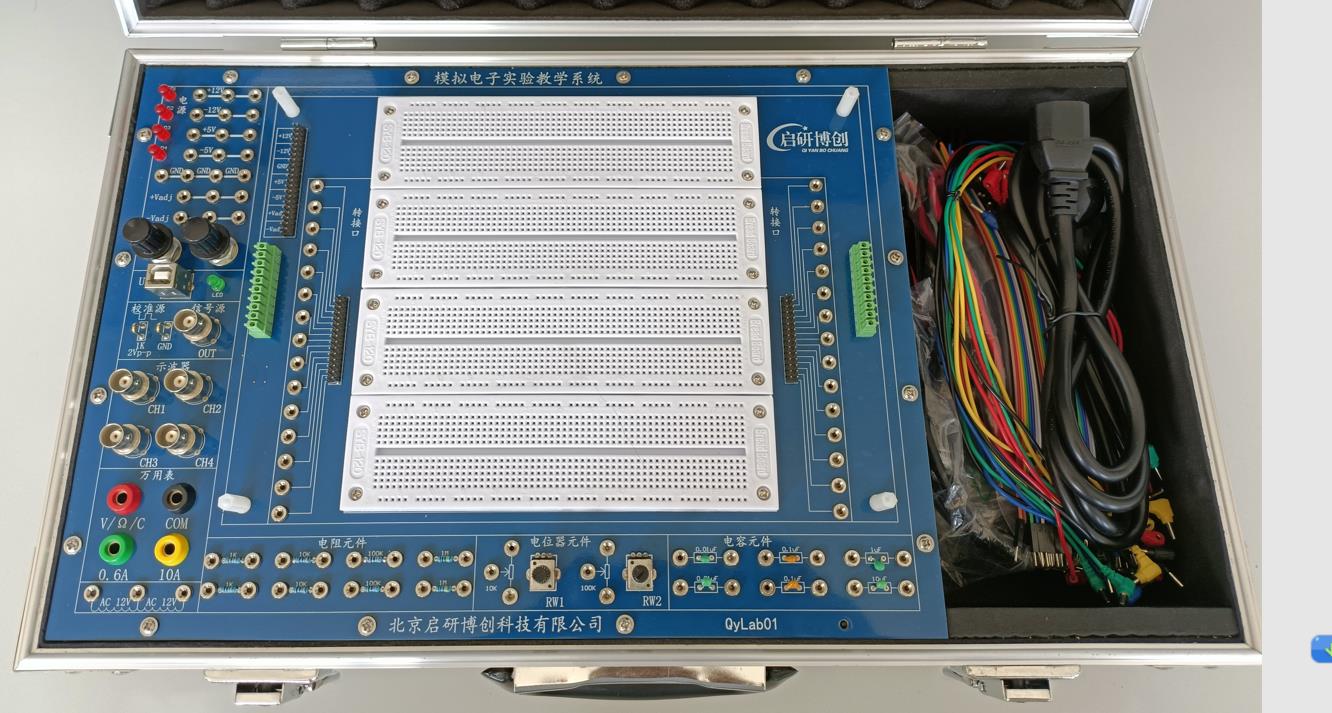

一、实验箱简介

本实验教学系统采用主实验箱+模块化的结构组合方式设计，实验电路原理图布局在PCB板顶层，方便测量和观察设计，多模块集成，支持模拟电子电路系统设计与性能验证，减少复杂连线，提升实验效率，便携式结构、移动灵活、不受实训室场地限制，方便开展随堂实验、技能培训、电子竞赛等多种活动。

二、产品特点和配置

1、每个实验模块单元均由电路原理图和电路实物两部分组成，二者对应，便于电路直观识图，理论与实践结合；

2、各个模块均配有电源（带LED指示）接线端口、地接线端口，输入、输出、地接线柱及各功能测点接线柱，方便连线操作和接入测试探头；

3、固定输出电源：电压输出：+5V、-5V、+12V、-12V，最大电流：200mA，短路保护，短路指示；

4、可调直流电源：电压输出：0～12V，0～-12V，最大电流：200mA，短路保护，短路指示；

5、示波器：提供4路通道；配有标准的BNC接口，带宽可达100MHz，实时采样率可达1GSa/s，通信方式：USB；

6、提供波形校准源；

7、波形发生器：配有标准的BNC接口一路，信号输出频率范围：DC～25MHz，波形幅度：±3.5Vmax，通信方式：USB；

8、万用表：直流电压量程800V，电流测量量程10A，二极管测量范围2V，通信方式：USB；

9、程控直流高压源发生器：输出电压范围：0～1500V，最大输出电流：1mA，短路保护，短路指示；

10、程控温度发生器：温度控制范围：-10度~120度，准确度：±1℃，过温保护；

11、程控大功率直流电源：电压输出范围：0～30V，电流输出范围：0～10A，短路保护，过流保护；

12、面包板：提供4块大面积面包板，以供使用；

以上均可根据实际要求增减。

三、实验内容

元器件部分实验

实验一、电阻的频率特征实验

实验二、电容的频率特征实验

二极管V-I特征测试

实验一、二极管最大反向耐压测试，

实验二、二极管温度系数实验

实验三、二极管最大整流电流实验

实验四、二极管最高工作频率实验

实验五、稳压二极管V-I-load特征实验，测验串联电阻多大合适

实验六、发光二极管V-I-LUX特征实验，二极管电压电流光照的曲线

实验七、变容二极管V-C特征实验

三极管V-I特征实验

实验一、三极管集电极最大允许电流测试

实验二、三极管集电极-发射极反向击穿电压测试

实验三、三极管特征频率实验

运算放大器开环增益实验

实验一、运算放大器功耗实验

实验二、运算放大器输出驱动能力实验

实验三、运算放大器虚短虚断特征实验

电路部分实验

实验一、半波整流电路实验

实验二、 全桥整流电路实验

实验三、三极管单级共发射极放大电路实验

实验四、三极管单级共集电极放大电路实验

实验五、三极管单级共基极极放大电路实验

实验六、三极管三种单级放大电路频响实验

实验七、三极管二级放大电路实验

实验八、三极管负反馈放大电路实验

实验九、三极管射极跟随器电路实验

实验十、三极管差动放大电路实验

实验十一、三极管振荡波形发生电路实验

实验十二、运算放大器放大电路实验

实验十三、运算放大器模拟运算电路实验

实验十四、运算放大器滤波实验

实验十五、运算放大器电压比较实验

实验十六、运算放大器频响实验

实验十七、场效应管放大电路实验

实验十八、三极管稳压电源实验

实验十九、78系列集成稳压电路实验

实验二十、OTL功率放大电路实验

实验二十一、集成功率放大电路实验

实验二十二、V-I转换电路实验

实验二十三、峰值检波电路实验

实验二十四、积分电路实验

实验二十五、微分电路实验

实验二十六、运算放大器仪表放大电路实验

其他可进行的实验

实验一、共发射极放大电路实验

实验二、共集电极放大电路实验

实验三、共基极放大电路实验

实验四、二极放大及负反馈电路实验

实验五、差动放大电路实验

实验六、场效应管放大电路实验

实验七、同相比例放大电路实验

实验八、反相比例放大电路

实验九、反比例加法电路实验

实验十、积分电路实验

实验十一、微分电路实验

实验十二、集成运放两级放大电路实验

实验十三、二阶低通有源滤波电路实验

实验十四、二阶高通有源滤波电路实验

实验十五、比较器----过零比较器电路实验

实验十六、比较器-----迟滞比较器电路实验

实验十七、比较器-----窗口比较器电路实验

实验十八、方波三角波发生器电路实验

实验十九、集成功率放大器电路实验

实验二十、文氏电桥振荡器电路实验

实验二十一、LC振荡器电路实验

实验二十二、OTL功率放大器电路实验

实验二十三、串联晶体管稳压电压电路实验

实验二十四、集成稳压器电路实验

实验二十五、线性稳压电源效率+纹波实验

四、配套资料

提供实验指导书、实验仿真程序、原理图、上位机软件、仪器操作视频、实验操作视频等。

五、服务

提供定制开发、免费升级、定期培训、7*24小时等。
