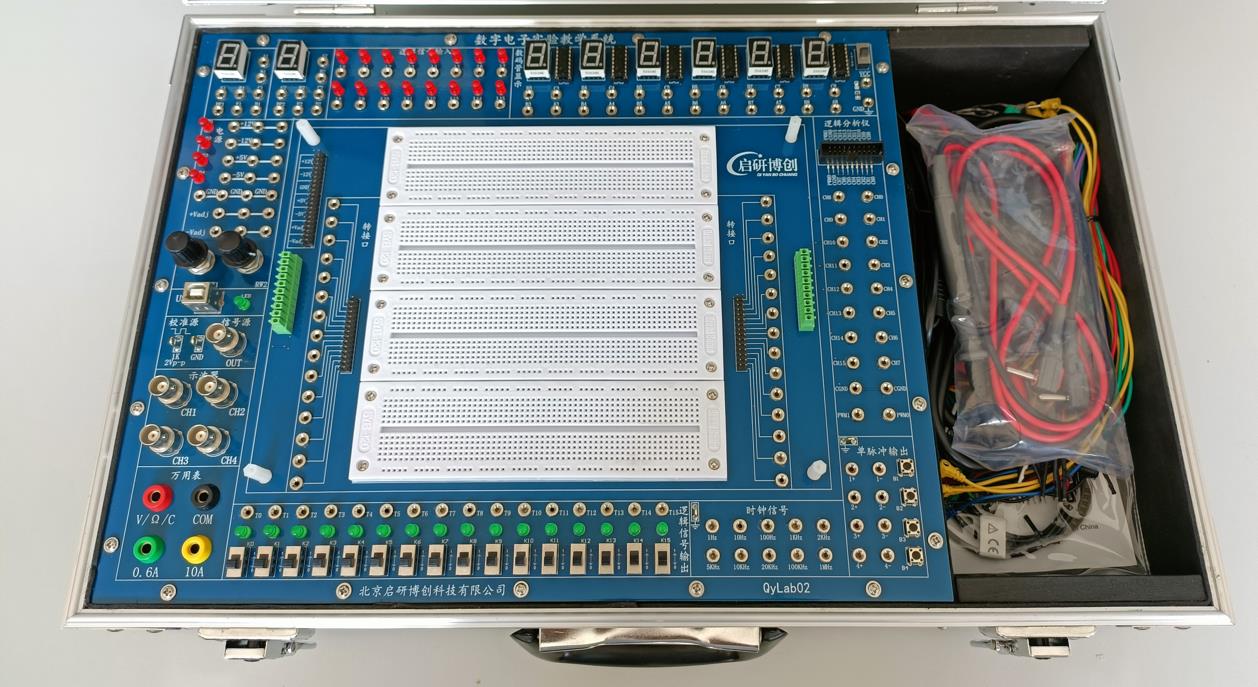

一、实验箱简介

本实验教学系统采用主实验箱+模块化的结构组合方式设计，实验电路原理图布局在PCB板顶层，方便测量和观察设计，多模块集成，支持模拟电子电路系统设计与性能验证，减少复杂连线，提升实验效率，便携式结构、移动灵活、不受实训室场地限制，方便开展随堂实验、技能培训、电子竞赛等多种活动。

二、产品特点和配置

1、每个实验模块单元均由电路原理图和电路实物两部分组成，二者对应，便于电路直观识图，理论与实践结合；

2、各个模块均配有电源（带LED指示）接线端口、地接线端口，输入、输出、地接线柱及各功能测点接线柱，方便连线操作和接入测试探头；

3、固定输出电源：电压输出：+5V、-5V、+12V、-12V，最大电流：200mA，短路保护，短路指示；

4、可调直流电源：电压输出：0～12V，0～-12V，最大电流：200mA，短路保护，短路指示；

5、示波器：提供4路通道；配有标准的BNC接口，带宽可达100MHz，实时采样率可达1GSa/s，通信方式：USB；

6、提供波形校准源；

7、波形发生器：配有标准的BNC接口一路，信号输出频率范围：DC～25MHz，波形幅度：±3.5Vmax，通信方式：USB；

8、万用表：直流电压量程800V，电流测量量程10A，二极管测量范围2V，通信方式：USB；

9、 六路带有BCD译码数码管及接口；

10、两个不译码数码管（共阴、共阳）及接口；

11、十六路LED指示灯及接口；

12、十六路逻辑开关及接口；

13、时钟信号：1HZ、10HZ、100HZ、1KHZ、2KHZ、5KHZ、10KHZ、20KHZ、100KHZ、1MHZ；

14、提供4路消抖正负脉冲输出；

15、面包板：提供4块大面积面包板，以供使用；

以上均可根据实际要求增减。

三、实验内容

元器件部分实验

实验一、输出驱动能力测试

实验二、频响测试

实验三、功耗测试

实验四、电源极限电压测试

实验五、输入门限电压测试

电路部分实验

实验一、与门电路实验

实验二、或门电路实验

实验三、非门电路实验

实验四、与非门电路实验

实验五、或非门电路实验

实验六、异或门电路实验

实验七、编码器实验

实验八、二进制译码器实验

实验九、字段译码器实验

实验十、数据选择器实验

实验十一、四位加法器实验

实验十二、数据分配器实验

实验十三、多路复用器实验

实验十四、数值比较器实验

实验十五、数据锁存器实验

实验十六、组合逻辑电路实验

实验十七、基本RS触发器实验

实验十八、D触发器实验

实验十九、JK触发器实验

实验二十、移位寄存器实验

实验二十一、555施密特触发器实验

实验二十二、555多谐振荡器实验

实验二十三、555单稳态触发器实验

实验二十四、计数器实验

实验二十五、数字密码锁实验

实验二十六、抢答器实验

实验二十七、数字钟实验

四、配套资料

提供实验指导书、实验仿真程序、原理图、上位机软件、仪器操作视频、实验操作视频等。

五、服务

提供定制开发、免费升级、定期培训、7*24小时等。
